塔吊培训基础知识

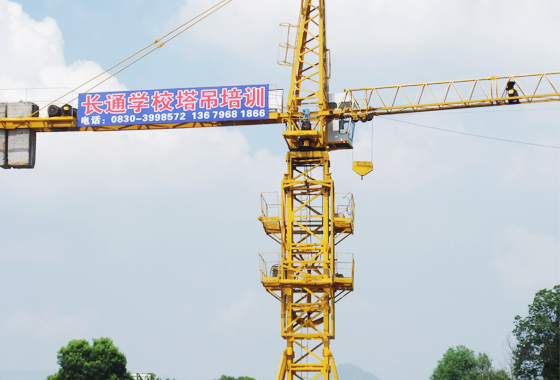

塔吊是建筑工地上最常用的一种起重设备 又名"塔式起重机"，以一节一节的接长(高)(简称"标准节")，用来吊施工用的钢筋、木楞、混凝土、钢管等施工的原材料。塔吊是工地上一种必不可少的设备。

塔吊(tower crane)尖的功能是承受臂架拉绳及平衡臂拉绳传来的上部荷载，并通过回转塔架、转台、承座等的结构部件式直接通过转台传递给塔身结构。自升塔顶有截锥柱式、前倾或后倾截锥柱式、人字架式及斜撑架式。 凡是上回转塔机均需设平衡重，其功能是支承平衡重，用以构成设计上所要求的作用方面与起重力矩方向相反的平衡力矩。除平衡重外，还常在其尾部装设起升机构。起升机构之所以同平衡重一起安放在平衡臂尾端，一则可发挥部分配重作用，二则增大绳卷筒与塔尖导轮间的距离，以利钢丝绳的排绕并避免发生乱绳现象。平衡重的用量与平衡臂的长度成反比关系，而平衡臂长度与起重臂长度之间又存在一定比例关系。平衡重量相当可观，轻型塔机一般至少要3~4t，重型的要近30t。

• 基本信息

• 中文名称

• 塔吊

• 外文名称

• tower crane

• 全称

• 塔式起重机

• 本质

• 起重设备

目录

1基本介绍

2塔吊发展

3历史发展

4基本分类

5设计外包

6塔吊型号

7相关介绍

折叠编辑本段基本介绍

塔吊是建筑工地上最常用的一种起重设备，以一节一节的接长（高），好像一个铁塔的形式，还叫塔式起重机，用来吊施工用得钢筋、木楞、脚手管等施工原材料的设备。是建筑施工一种必不可少的设备。

塔吊（tower crane）尖的功能是承受臂架拉绳及平衡臂拉绳传来的上部荷载，并通过回转塔架、转台、承座等的结构部件式直接通过转台传递给塔身结构。自升塔顶有截锥柱式前倾或后倾截锥柱式、人字架式及斜撑架式。

凡是上回转塔机均需设平衡重，其功能是支承平衡重，用以构成设计上所要求的作用方面与起重力矩方向相反的平衡力矩。除平衡重外，还常在其尾部装设起升机构。

起升机构之所以同平衡重一起安放在平衡臂尾端，一则可发挥部分配重作用，二则增大绳卷筒与塔尖导轮间的距离，以利钢丝绳的排绕并避免发生乱绳现象。

平衡重的用量与平衡臂的长度成反比关系，而平衡臂长度与起重臂长度之间又存在一定比例关系。平衡重量相当可观，轻型塔机一般至少要3～4t，重型的要近30t。

折叠编辑本段塔吊发展

从塔吊行业的发展来看，行业与国家经济、建筑/房地产高度相关，因此，从国家经

济走势以及房地产行业发展趋势看塔吊行业发展具有一定科学意义。2010年，中国经济延续了2009年以来的回升向好态势，为各个行业发展奠定了良好的基础，房地产行业随之迅速回升，塔吊行业也有明显上升，根据中国工程机械协会统计，2010年塔吊销量突破4万台。2011年受房地产调控、动车事故、日本地震等影响，塔吊市场规模扩张速度有所放慢，但仍保持10%以上的增速。

进入21世纪，中国塔吊行业整体格局也发生了很大的变化。不断有新的企业进入塔吊行业，据估计，目前中国的塔吊生产企业已有400多家(其中规模以上企业已超过百家)。

虽然优惠利率取消、提高首付、限购等因素将会继续困扰着2012年房地产行业，但考虑到未来一段时间内房地产业作为支柱产业的地位难以动摇，市场对房地产的刚性需求较强等因素，预计2012年房地产行业仍有所增长，保障房建设将成为其发展引擎。从中国塔吊行业与房地产投资的运行情况对比分析来看，塔吊行业有着对房地产行业先行指标的特点，房地产投资的变化在塔吊行业提前一年显示出来。因此，根据当前国内外经济形势，结合2003-2011年中国塔吊市场发展情况，预计2012年行业销售收入有望接近190亿元，增长率约10%，较2011年略有回落。

折叠编辑本段历史发展

塔式起重机简称塔机，亦称塔吊，起源于西欧。据记载，第一项有关建筑用塔机zhuanli颁发于1900年。1905年出现了塔身固定的装有臂架的起重机，1923年制成了近代塔机的原型样机，同年出现第一台比较完整的近代塔机。1930年当时德国已开始批量生产塔机，并用于建筑施工。1941年，有关塔机的德国工业标准DIN8770公布。该标准规定以吊载(t)和幅度(m)的乘积(tm)一起以重力矩表示塔机的起重能力。

我国的塔机行业于20世纪50年代开始起步,相对于中西欧国家由于建筑业疲软造成的塔机业的不景气,我国的塔机业正处于一个迅速的发展时期。

前瞻产业研究院发布的《中国塔吊行业产销需求预测与转型升级分析报告前瞻》指出从塔机的技术发展方面来看，虽然新的产品层出不穷，新产品在生产效能、操作简便、保养容易和运行可靠方面均有提高，但是塔机的技术并无根本性的改变。塔机的研究正向着组合式发展。所谓的组合式，就是以塔身结构为核心，按结构和功能特点，将塔身分解成若干部分，并依据系列化和通用化要求，遵循模数制原理再将各部分划分成若干模块。根据参数要求，选用适当模块分别组成具有不同技术性能特征的塔机，以满足施工的具体需求。推行组合式的塔机有助于加快塔机产品开发进度，节省产品开发费用，并能更好的为客户服务。

塔机分为上回转塔机和下回转塔机两大类。其中前者的承载力要高于后者，在许多的施工现场我们所见到的就是上回转式上顶升加节接高的塔机。按能否移动又分为：走行式和固定式。固定式塔机塔身固定不转，安装在整块混凝土基础上，或装设在条形式X形混凝土基础上。在房屋的施工中一般采用的是固定式的。

折叠编辑本段基本分类

按变幅方式可分为：1.俯仰变幅式；2.小车变幅式。

按操作方式可分为：1.可自升式；2.不可自升式。

按转体方式可分为：1.动臂式；2.下部旋转式。

按固定方式可分为：1.轨道式；2.水母架式。

按塔尖结构可分为：1.平头式；2.尖头式。

按作业方式可分为：1.机械自动；2.人为控制。

折叠按有无行走机构

可分为移动式塔式塔吊和固定式塔吊。

移动式塔式塔吊根据行走装置的不同又可分为轨道式、轮胎式、汽车式、履带式四种。轨道式塔式塔吊塔身固定于行走底架上，可在专设的轨道上运行，稳定性好，能带负荷行走，工作效率高，因而广泛应用于建筑安装工程。轮胎式、汽车式和履带式塔式塔吊无轨道装置，移动方便，但不能带负荷行走、稳定性较差，目前已很少生产。

固定式塔式塔吊根据装设位置的不同，又分为附着自升式和内爬式两种，附着自升塔式塔吊能随建筑物升高而升高，适用于高层建筑，建筑结构仅承受由塔吊传来的水平载荷，附着方便，但占用结构用钢多；内爬式塔吊在建筑物内部（电梯井、楼梯间），借助一套托架和提升系统进行爬升，顶升较繁琐，但占用结构用钢少，不需要装设基础，全部自重及载荷均由建筑物承受.

折叠起重臂的构造特点

可分为俯仰变幅起重臂（动臂）和小车变幅起重臂（平臂）塔式塔吊。

俯仰变幅起重臂塔式塔吊是靠起重臂升降来实现变幅的，其优点是：能充分发挥起重臂的有效高度，机构简单，缺点是最小幅度被限制在最大幅度的30%左右，不能完全靠近塔身，变幅时负荷随起重臂一起升降，不能带负荷变幅。

小车变幅起重臂塔式塔吊是靠水平起重臂轨道上安装的小车行走实现变幅的，其优点是：变幅范围大，载重小车可驶近塔身，能带负荷变幅，缺点是：起重臂受力情况复杂，对结构要求高，且起重臂和小车必须处于建筑物上部，塔尖安装高度比建筑物屋面要高出15-20米。

折叠塔身结构回转方式

可分为下回转（塔身回转）和上回转（塔身不回转）塔式塔吊。

下回转塔式塔吊将回转支承、平衡重主要机构等均设置在下端，其优点是：塔式所受弯矩较少，重心低，稳定性好，安装维修方便，缺点是对回转支承要求较高，安装高度受到限制。

上回转塔式塔吊将回转支承，平衡重，主要机构均设置在上端，其优点是由于塔身不回转，可简化塔身下部结构、顶升加节方便。缺点是：当建筑物超过塔身高度时，由于平衡臂的影响，限制塔吊的回转，同时重心较高，风压增大，压重增加，使整机总重量增加。

折叠塔吊安装方式不同

可分为能进行折叠运输，自行整体架设的快速安装塔式塔吊和需借助辅机进行组拼和拆装的塔式塔吊。

能自行架设的快装式塔机都属于中小型下回转塔机，主要用于工期短，要求频繁移动的低层建筑上，主要优点是能提高工作效率，节省安装成本，省时省工省料，缺点是结构复杂，维修量大。

需经辅机拆装的塔式塔吊，主要用于中高层建筑及工作幅度大，起重量大的场所，是目前建筑工地上的主要机种。

折叠按有无塔尖的结构

可分为平头塔式塔吊和尖头塔式塔吊。

平头塔式塔吊是最近几年发展起来的一种新型塔式塔吊，其特点是在原自升式塔机的结构上取消了塔尖及其前后拉杆部分，增强了大臂和平衡臂的结构强度，大臂和平衡臂直接相连，其优点是：1、整机体积小，安装便捷安全，降低运输和仓储成本；2、起重臂耐受性能好，受力均匀一致，对结构及连接部分损坏小；3、部件设计可标准化、模块化、互换性强，减少设备闲置，提高投资效益，其缺点是在同类型塔机中平头塔机价格稍高。

折叠编辑本段设计外包

折叠定义

塔吊设计外包服务：是指企业客户聘请专业的塔吊设计服务商，为企业客户提供全方位的CMD技术服务，来增强企业技术优势、降低开发成本的行为。

折叠分类

开发性设计 ：应用成熟设计经验或具有可行的新技术，设计新型塔吊，主要包括功能设计和机构设计。

升级性设计：根据使用经验和技术发展对已有的塔吊设计更新升级，以提高性能、降低制造成本或减少运行费用。

衍生性设计：为适应新的需要对已有的塔吊作部分的修改或增删，从而发展出不同于标准型的衍生产品。

系列化设计：以一种塔吊为母本，设计出一系列与之功能相同外形相似，但功率、吨位，尺寸有所不同的一系列产品。

折叠开发流程

一、制定需求分析。根据功能、性能、作业环境等因素，与客户共同制定详细的用户需求说明书，进而确定开发目标。

二、初步方案设计。根据需求分析，进行方案制定，包括功能及参数设定、基础计算，绘制初步三维总等工作，进而与客户进行初步审查。

三、详细方案设计。听取初审意见，实施方案设计。修改细化三维模型总图，绘制零件三维图，对结构部件进行有限元分析及动态模拟。进而与客户进行二次审查。

四、最终方案确定及图纸绘制。听取二审意见，修改方案设计。绘制平面图（如零件图、部件装配图和总装配图，涂装图等），出零件表、易损件清单。

五、制作全部技术文件，包括宣传及技术样本、产品使用说明书。

折叠编辑本段塔吊型号

塔机型号编制方式极其多样化。过去，我国对此曾作出统一 规定。目前，此项规定虽仍执行，但很多塔机生产厂家还有一套表达方式。塔机型号表达的主参数主要有两种：一为额定起重力矩，二为最大臂长及臂端起重量。现就几种典型编制方式介绍如下，常见的3种分类方式：

折叠标准规定的编号方式

按ZBJO4008执行，我国塔机型号组成为：类组代号+形式+特性代号+主参数代号。　

类：Q——（起）　

组：T——（塔）　

型：上回转自升式Z——（自）

固定式G——（固）

内爬式P——（爬）　

下回转自升式S（升）　

主参数为公称起重力矩。　

标记示例如下：　

公称起重力矩600kNm固定式塔机：QTG600　

公称起重力矩1000kNm自升式塔机：QTZ1000　

有些塔机仍以tm为起重机力矩计量单位，则上述三种塔机型号分别表示为QTG60，QTZ100。

折叠企业特征编号方式

（TowerCrane）TC代替类组代号，省略形式特性代号，以最大幅度（m）和最大幅度起重量（kN）两个基本参数代号代替主参数代号。　

标记示例如下:　

四川建机　

C7050，表示塔机最大臂长为70m，此时起重量50kN。　

中联重科　

TC5613（QTZ80H），表示塔机最大臂长为56m，此时起重量13kN。　

抚顺永茂建筑机械有限公司　

ST70/30，表示塔机最大臂长为70m，此时起重量30kN。　

STT293、STT553（此系列编号比较特殊），分别表示塔机最大工作幅度为74m、80m，端部吊重2.5t、3.55t。

折叠引进波坦技术的编号方式

我国四川建机和沈阳建机引进法国POTAN技术生产的塔机沿用POTAN编号方法，其型号代表的技术特性如下。　

a.塔机型号编号第一个字母最大臂长代号，代号含义为：　

F——50m　

H——60m　

K——70m　

M——80m　

．塔机型号编号第二个字符为单绳最大吊重代号，代号含义为：　

0——2t　

3——3t　

c．塔机型号编号第三个字符为最大幅度时双绳最大吊重数值，单位为kN。　

d．塔机型号编号第四个字符为设计改进型代号。　

H3/36B，F0/23B均是我国引进POTAN技术的典型产品，其型号示例如下：　

H3/36B：　

H——最大幅度60m，　

3——单绳最大吊载量3t，　

36——最大幅度时最大起重量（kN）　

B——设计改进型代号　

F0/23B：　

F——最大幅度60m，　

0——单绳最大吊载量2t，　

23——最大幅度时最大起重量（kN）　

B——设计改进型代号　

K50/50表示塔机最大臂长为70m，此时起重量50kN，单绳最大吊重50kN；M125/75表示塔机最大臂长为80m，此时起重量75kN，单绳最大吊重125kN。

折叠编辑本段相关介绍

折叠使用说明

小高层100米以下，用QTZ5008，23万左右， 中高140米以下，用QTZ5013或QTZ5313，27万至32万， 高层200米以下，用QTZ6313或QTZ7030,80万至120万 以上价格为目前市场上的中等价位，因生产厂家和配置不同可能会有较大差异。

塔吊按照力矩进行划分，大致划分为QTZ125（力矩1250），QTZ80（力矩800），QTZ63（力矩630），QTZ50（力矩500），QTZ40（力矩400），QTZ31.5，QTZ25型塔式起重机，现在大部分工程建设使用QTZ63、QTZ50、QTZ40塔吊，QTZ31.5.QTZ25塔吊在大部分省市基本淘汰了。

塔吊的大体价位也是根据厂家和配置不同有所区别，目前山东省为塔吊主要集中的生产地区，大小塔吊厂家200余家，市场份额占到全国的60%以上，其中包括山东大汉、烟台方圆、济南恒升、临清建机等几十家领头企业。

折叠塔吊操作规程

1． 使用前，应检查各金属结构部件和外观情况完好，空载运转时声音正常，重载试验制动可靠,各安全限位和保护装置齐全完好,动作灵敏可靠，方可作业。

2． 操作各控制器时，应依次逐步操作，严禁越挡操作。在变换运转方向时，应将操作手柄归零，待电机停止转动后再换向操作，力求平稳，严禁急开急停。

3． 设备在运行中，如发现机械有异常情况，应立即停机检查，待故障排除后方可进行运行。

4． 严格持证上岗，严禁酒后作业，严禁以行程开关代替停车操作，严禁违章作业和擅离工作岗位或把机器交给他人驾驶。

5． 装运重物时，应先离开地面一定距离，检查制动可靠后方可继续进行。

6． 坚持"十"不吊。 作业完毕，应断电锁箱，搞好机械的"十字"作业工作。十不吊的内容如下：

（1）斜吊不吊

（2）超载不吊

（3）散装物装得太满或捆扎不牢不吊

（4）吊物边缘无防护措施不吊

（5）吊物上站人不吊

（6）指挥信号不明不吊

（7）埋在地下的构件不吊

（8）安全装置失灵不吊

（9）光线阴暗看不清吊物不吊

（10）六级以上强风不吊

折叠塔吊使用年限的规定

根据《建设部关于发布建设事业“十一五”推广应用和限制禁止使用技术（第一批）的公告》（第659号），对建筑施工塔式起重机(TOWER&nbspCRANE)的使用年限作如下规定：

(一)下列三类塔吊，超过年限的由有资质评估机构评估合格后，方可继续使用：

⒈ 630kN.m以下（不含630kN.m）、出厂年限超过10年（不含10年）的塔机；

⒉ 630～1250kN.m（不含1250kN.m）、出厂年限超过15年（不含15年）的塔机；

⒊ 1250kN.m以上、出厂年限超过20年（不含20年）的塔机。

(二)若塔吊使用说明书规定的使用年限小于上述规定的，应按使用说明书规定的使用年限。

(三)除整机外，塔吊主要承载结构件的报废规定，应按照《塔式起重机安全规程》（GB5144—2006）第4.7条：“结构件的报废及工作年限”的规定执行。

折叠塔吊滑钩原因

1、滑钩原因

一、 塔吊配电箱里的接触器电源进出线固定螺丝松动、接线端子板接线栓接触不良、接触器主触点接触不良。

二、 电机转子、定子线圈的接线栓烧蚀接触不良。

三、 高、低速电机制动刹车片磨损超过规定要求。

四、 变速箱齿轮打坏，固定齿轮螺栓松动。

五、 缺相保护器不起作用。

2、预防措施

一、 司机在工作中出现滑钩现象后要冷静，及时通知信号工让地面人员走开。按照操作规程规定进行操作，起钩、转臂、走小车等方式，将重物放在现场无人区内。

二、 做好班前、班中、班后的安全检查工作，要用眼看、耳听、手动等形式进行检查。

三、 不定期的进行各种线路连接点的检查与紧固。

四、 要定期检查各制动器刹车片是否正常，电机接线栓接触是否良好，以及接触器主触点接触是否正常。

五、 维修人员对工作要认真负责，严格按照安全操作规程要求去做，该换的配件一定要换，做好工作后的检查、试运转工作。

折叠安装前的准备工作：

1.查看安装现场：安装队伍应到塔式起重机的安装现场进行检查，确定安装位置，制定安装方案。

2.设置基础：根据现场检查、塔吊高度等因素，确定基础的类型。

3.安全技术交底：对安装人员及全场施工人员进行安全技术交底工作，把他的安装所需要的配件、工具准备齐全，方便安装时随时使用。

4.预埋螺栓：对塔式起重机基础预埋螺栓。

5.进行场地平整：对塔吊安装现场周围场地进行平整工作。

6.辅助起重器械：进行塔吊安装的时候，需要一台辅助起重器械吊运平衡臂、平衡重、标准节等，根据现场环境及施工要求进行选择。

7.配件的检查：对所有的塔吊配件进行清点，确保配件的齐全，如有缺失，立即补充。

折叠塔吊对于钢丝绳的型号的选择

目前咱们国内高扬程的塔吊都选用不旋转钢丝绳，选用不旋转钢丝绳能够保证在起吊重物载荷的情况下具备一定的稳定性，因此钢丝绳是塔吊配件中非常重要的一项，目前塔吊上不旋转钢丝绳型号主要有35W*7、4V*39S+5FC、18*19S+FC等等，以35W*7型号为例：[1]

35W*7—10mm波坦MC80

35W*7—12mm QTZ63系列(5012/5013/5015)扬程60米以上建议用此类钢绳、波坦MC120/MC110

35W*7-14mmF0-23B必须使用，扬程在60米以上的所有QTZ80系列建议使用此类钢绳，TC100、QTZ150、QTZ125,波坦MC180,广西建机（5012、5013、5015、6012、6014）起重量在10吨以下的所有塔型；永茂塔机5015、6014用此类钢绳。

35W*7-16mm所有厂家的160系列塔吊，广西的7030塔吊、7025塔吊；

35W*7-18mmHK30-36B,特别注意HK30-21B，永茂的7030；

35W*7-20mm所有厂家的HK40-21B，7030系列塔吊（不含永茂厂家）；

35W*7-22mm所有厂家的7050都用。
